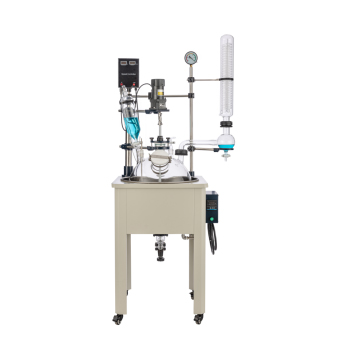

單層玻璃反應釜F-50L

本機具有電動恒速攪拌係統、冷凝、滴加係統、加熱浴鍋。在攪拌物料的同時,浴鍋對釜內物料進行加熱,在真空條件下可以提高蒸發效率(需連接真空裝置),溶媒蒸汽經玻璃冷凝盤管時冷卻成液體(需連接冷卻裝置),可回流到釜內,也可通過回流彎頭下部閥門進行回收。反應完畢,物料可從釜底的側出料口放出。

產品詳情
工作原理
本機具有電動恒速攪拌係統、冷凝、滴加係統、加熱浴鍋。在攪拌物料的同時,浴鍋對釜內物料進行加熱,在真空條件下可以提高蒸發效率(需連接真空裝置),溶媒蒸汽經玻璃冷凝盤管時冷卻成液體(需連接冷卻裝置),可回流到釜內,也可通過回流彎頭下部閥門進行回收。反應完畢,物料可從釜底的側出料口放出。
本係列產品使用需配套真空裝置、冷卻循環裝置等組成係統裝置。

基本配置
• 與物料接觸部分全部采用高硼矽玻璃(膨脹係數3.3)和聚四氟乙稀材料,性能穩定不易與物料起化學反應。
• 主體支架采用冷板防腐噴塑+鋁合金材質,鍋膽采用不鏽鋼材質
• 玻璃+四氟放料閥門,無積液側放料。
• 低速增力電機,電子調速,通過旋扭微調,雙顯調速盒可數字顯示轉速和釜內物料溫度。
• 恒溫浴鍋溫度數顯,帶鎖按扭開關控製,鍋底K型傳感器+不鏽鋼探棒。
• 攪拌係統采用陶瓷軸承、機械密封,防止攪拌杆磨損掉屑。
• 采用PT100溫度傳感器,304不鏽鋼材質,外套透明聚四氟乙烯管,雙重防腐。
• 真空壓力表顯示實時真空,指針顯示。
• 月牙式攪拌槳,304不鏽鋼+聚四氟乙烯攪拌葉;攪拌杆材質為304不鏽鋼,外包聚四氟乙烯管。
• 鍋膽底部設有放水閥門,方便放液。
• 機器底部設有帶刹車的萬向輪,可整體移動,操作方便。
• 攪拌、加熱雙熔斷器安全保護。

技術參數

型號

F-50L

釜體容量

50L球形

電壓頻率

攪拌220V/50HZ  加熱鍋380V/50HZ

攪拌電機功率

120W1/3

加熱功率

8KW

攪拌轉速

0-450rpm/min

釜體溫度範圍

-80℃~ +250℃

浴鍋控溫範圍

室溫-180

測溫精度

±1℃

真空度

0.098Mpa





釜體

Φ470mm七

攪拌口

Φ80mm法蘭口

冷凝回流口

50#球磨口

恒壓漏鬥口

34#標口

減壓口

34#標口

測溫口

Φ45法蘭口

固體加料口

Φ125mm法蘭口配套四氟蓋

下放料口

Φ80mm法蘭口

攪拌槳

Φ17×900H(mm)  葉展190mm

冷凝器尺寸

Φ100*700H(mm)   下Φ60法蘭口

冷凝麵積

0.4㎡

回流彎頭

Φ60法蘭口 左50#球磨塞

恒壓漏鬥容量

2L  上29#標口配玻璃塞 下34#標塞

減壓閥

34#標塞閥  放氣咀(寶塔接頭)外徑12mm

放料閥

Φ80法蘭口    Φ33mm放料孔  斜出料口(寶塔接頭)Φ34mm   離地350mm

真空抽氣咀

寶塔接頭外徑12mm

冷凝盤管進出循環咀

寶塔接頭外徑15mm

鍋膽尺寸

Φ550×320H(mm)

整機占空間尺寸

910×640×2130mm寬深高

機器淨重

58KG

包裝尺寸

1370×790×980mm    木箱1.06

包裝重量

104KG
