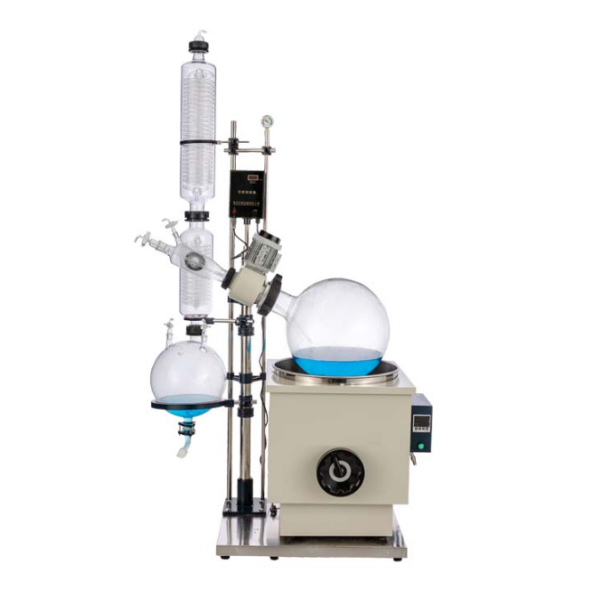

蒸發瓶恒速旋轉，水浴鍋恒溫加熱，在此條件下：物料在蒸發瓶內壁形成大麵積均勻薄膜快速蒸發，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），回收於收集瓶。
本係列產品使用需配套真空裝置（循環水式、旋片式、隔膜式等真空泵），冷卻循環裝置組成係統裝置。
基本配置
• 與物料接觸部分全部采用高硼矽玻璃（膨脹係數3.3）和聚四氟乙烯材料，性能穩定不易與物料起化學反應，使用方便。
• 主體支架采用冷板防腐噴塑+鋁合金材質，具有強的防腐蝕、抗氧化的特點，鍋膽采用不鏽鋼材質，結構緊湊、經久耐用、外形美觀。
• 密封係統采用聚四氟乙烯+氟橡膠複式組合密封，能保持高真空度。
• 真空壓力表顯示實時真空，指針顯示。
• 活塞式加料閥套接聚四氟乙烯加長管，可在真空狀態下連續進料至蒸發瓶，方便客戶使用。
• 直立式蛇形盤管雙冷凝器，主冷兩層盤管、副冷三層盤管，確保高回收率。
• 變頻器調速，翹式按鍵（ON-OFF）開關，通過旋扭微調,轉速數顯，性能穩定、簡單易操作。
• 恒溫浴鍋溫度數顯，帶鎖按扭開關控製，鍋底K型傳感器+不鏽鋼探棒，快速、準確傳遞溫度。
• 浴鍋手輪升降，升降便捷。
• 旋轉、加熱雙熔斷器安全保護性能高。
• 收集瓶帶下放料口，配玻璃+四氟獨立放料閥，回收溶液十分快捷。
• 鍋膽底部設有放水閥門，方便放液。
• 真空切換閥，在不影響係統真空和溶液蒸餾的情況下，可進行連續收集、放料。
技術參數
型號
RE-2002
電壓頻率
220V/50HZ
整機功率
5120W
旋轉電機功率
120W
加熱功率
5000W
真空度
0.095Mpa
旋轉瓶容量
20LΦ355mm/Φ95法蘭口
收集瓶容量
10LΦ280mm/上Φ60法蘭口×24#標口×24#標口×下Φ50法蘭口
旋轉速度
0-120rpm/min
控溫範圍
室溫-180℃
控溫精度
±1℃
浴鍋升降行程
180mm
冷凝器尺寸
主冷 Φ130×700H(mm) 上Φ60法蘭口×下Φ80法蘭口
副冷 Φ160×530H(mm) 上Φ80法蘭口×下Φ60法蘭口×側Φ60法蘭口
冷凝麵積
0.95(0.46+0.49)㎡
導氣瓶
左34#標口 上19#標口 側Φ60法蘭口 右Φ60法蘭口
加料閥
34#標塞閥 進料咀(寶塔接頭)外徑12mm
多功能口
19#標塞閥 玻璃咀(寶塔接頭)外徑12mm
放氣閥
24#標塞閥×2個 放氣咀(寶塔接頭)外徑12mm
放料閥
Φ50法蘭口 側出料咀(寶塔接頭)外徑20mm
離底板200mm
真空抽氣頭
Φ60法蘭玻璃抽氣頭 抽咀（寶塔接頭)外徑10mm
冷凝盤管進出循環咀
寶塔接頭外徑16mm
鍋膽尺寸容量
Φ450×260H(mm) 約41L
整機占空間尺寸
1000×600×2130mm寬深高
機器淨重
88.5KG（57+31.5）
包裝尺寸
1350×670×720mm 680×680×790mm
兩個木箱1.02m³
包裝重量
136KG（90+46）
