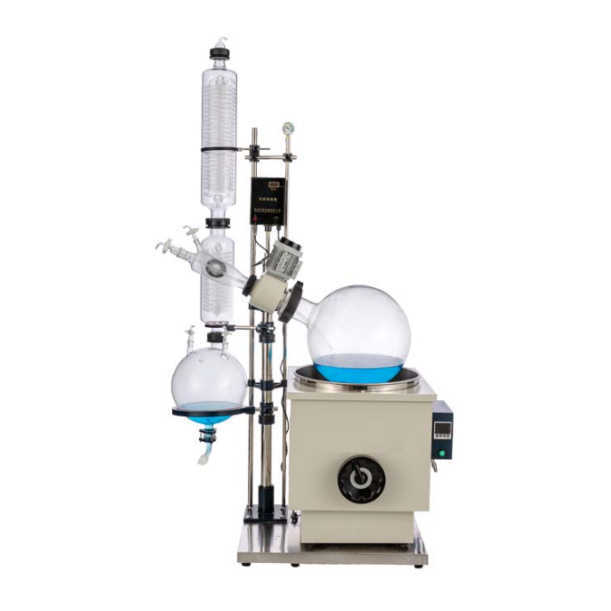

蒸發瓶恒速旋轉，水浴鍋恒溫加熱，在此條件下：物料在蒸發瓶內壁形成大麵積均勻薄膜快速蒸發，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），回收於收集瓶。
本係列產品使用需配套真空裝置（循環水式、旋片式、隔膜式等真空泵），冷卻循環裝置組成係統裝置。
基本配置
• 與物料接觸部分全部采用高硼矽玻璃（膨脹係數3.3）和聚四氟乙烯材料，性能穩定不易與物料起化學反應，使用方便。
• 主體支架采用冷板防腐噴塑+鋁合金材質，具有強的防腐蝕、抗氧化的特點，鍋膽采用不鏽鋼材質，結構緊湊、經久耐用、外形美觀。
• 密封係統采用聚四氟乙烯+氟橡膠複式組合密封，能保持高真空度。
• 真空壓力表顯示實時真空，指針顯示。
• 活塞式加料閥套接聚四氟乙烯加長管，可在真空狀態下連續進料至蒸發瓶，方便客戶使用。
• 直立式三層蛇形盤管冷凝器，主冷+副冷雙冷凝器，確保高回收率。
• 變頻器調速，翹式按鍵（ON-OFF）開關，通過旋扭微調,轉速數顯，性能穩定、簡單易操作。
• 恒溫浴鍋溫度數顯，帶鎖按扭開關控製，鍋底K型傳感器+不鏽鋼探棒，快速、準確傳遞溫度。
• 浴鍋手輪升降，升降便捷。
• 旋轉、加熱雙熔斷器保護性能高。
• 收集瓶帶下放料口，配玻璃+四氟獨立放料閥，回收溶液十分快捷。
• 鍋膽底部設有放水閥門，方便放液。
• 真空切換閥，在不影響係統真空和溶液蒸餾的情況下，可進行連續收集、放料。
技術參數
|
型號 |
RE-5003 |
|
電壓頻率 |
旋轉220V/50HZ 加熱鍋380V/50HZ |
|
旋轉電機功率 |
180W |
|
加熱功率 |
8000W |
|
真空度 |
0.095Mpa |
|
旋轉瓶容量 |
50LΦ470mm/Φ125法蘭口 |
|
收集瓶容量 |
20LΦ355mm/上Φ60法蘭口×24#標口×24#標口×下Φ50法蘭口 |
|
旋轉速度 |
0-120rpm/min |
|
控溫範圍 |
室溫-180℃ |
|
控溫精度 |
±1℃ |
|
浴鍋升降行程 |
180mm |
|
冷凝器尺寸 |
主冷Φ160×835H(mm) 上Φ60法蘭口×下Φ80法蘭口 副冷Φ160×530H(mm) 上Φ80法蘭口×下Φ60法蘭口×側Φ60法蘭口 |
|
冷凝麵積 |
1.44(0.95+0.49)㎡ |
|
導氣瓶 |
左40#標口 上19#標口 側Φ60法蘭口 右Φ70法蘭口 |
|
加料閥 |
40#標塞閥 進料咀(寶塔接頭)外徑12mm |
|
多功能口 |
19#標塞閥 玻璃咀(寶塔接頭)外徑12mm |
|
放氣閥 |
24#標塞閥×2個 放氣咀(寶塔接頭)外徑12mm |
|
放料閥 |
Φ50法蘭口 側出料咀(寶塔接頭)外徑20mm 離地320mm |
|
真空抽氣頭 |
Φ60法蘭玻璃抽氣頭 抽咀（寶塔接頭)外徑10mm |
|
冷凝盤管進出循環咀 |
寶塔接頭外徑16mm |
|
鍋膽尺寸容量 |
Φ550×320H(mm) 約76L |
|
整機占空間尺寸 |
1330×730×2340mm寬深高 |
|
機器淨重 |
119.5KG（82+37.5） |
|
包裝尺寸 |
1420×820×720mm 830×730×910mm 兩個木箱1.39m³ |
|
包裝重量 |
186KG（100+86） |
